系統組成

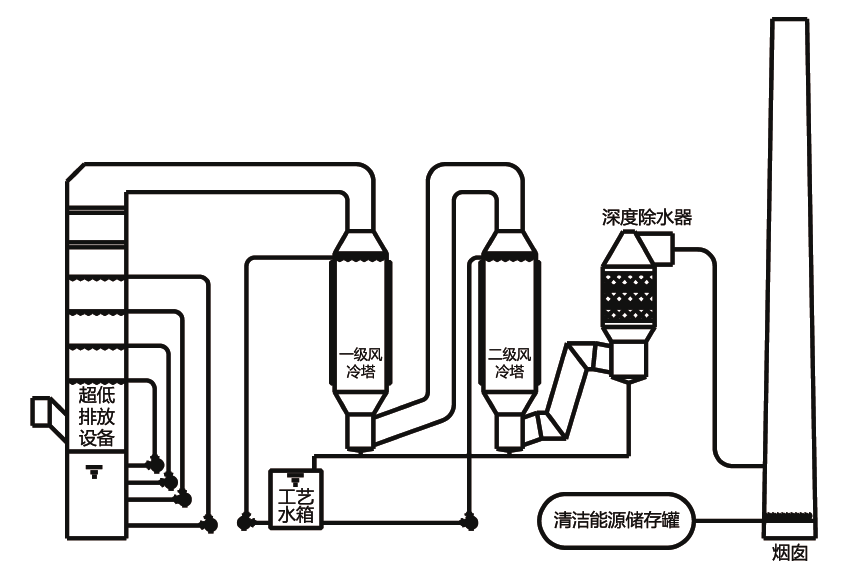

該系統包括：兩級風冷塔、一級深度除水塔、工藝水箱及配套噴淋泵和風冷風機。其中，風冷塔主要由多個相互隔離的腔體和風機組成，煙氣經腔體由腔體内的噴淋水和腔體外的冷空氣降溫；脫水塔主要由殼體、弧形導流闆和弧形孔闆組成。通過不斷改變煙氣流速與氣壓增加煙氣碰撞頻率，深度去除煙氣中攜帶的水分

工藝原理


濕煙氣自超低排放設備出來後，進入一級風冷塔，冷卻風機吹動常溫空氣沿着流動煙氣的密閉腔體外側流動，腔體内的煙氣通過風冷和噴淋，将溫度降低10℃-15℃；煙氣自一級風冷塔出來後進入二級風冷塔，二級風冷塔結構與一級風冷塔相同，再次利用風冷及噴淋，使得煙溫進一步降低10-15℃，此時的煙氣溫度最多可達到20℃以下；随後煙氣進入深度脫水塔，深度脫水塔利用文丘裏原理，不斷改變煙氣的流速與氣壓，增加煙氣碰撞頻率，深度去除煙氣中攜帶的水分。去除的水分彙集後進入工藝水箱。煙氣經煙道及煙囪後，溫度進一步降低，排放溫度可達15℃以下。

技術優勢


1.系統可靠性高，高效除塵。兩級冷卻塔+一級深度除水，除降低煙氣溫度外，大大增加粉塵的去除率。
2.該套系統運行可靠，能夠保證消白效果。并且易于維護、管理。
3.節約用水，降低運行成本。
